ГРПШ-10-1-G4

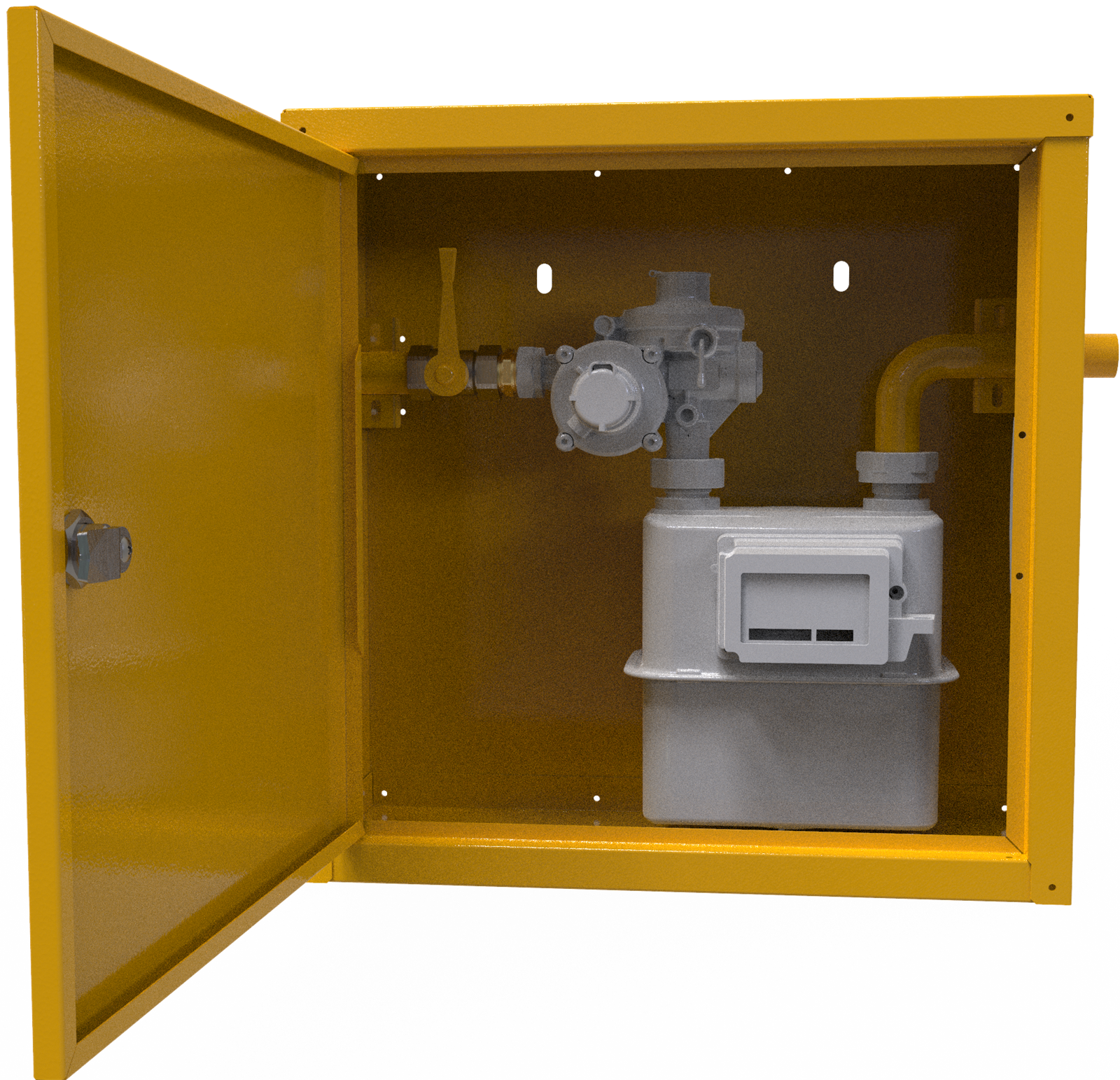

Назначение газорегуляторных пунктов шкафных ГРПШ-10-1-G4 со счетчиком МК G4T.
Газорегуляторные пункты шкафные предназначены для редуцирования среднего и высокого давления газа на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
- Высокая точность регулирования, в т.ч. при минимальном давлении на входе и максимальном расходе:
- Стабильная работа при отрицательных температурах;
- Запорный клапан защиты от повышения давления на выходе;
- Предохранительно-сбросной клапан;
- Запорный клапан зашиты от понижения давления (разрыв трубопровода);
- Встроенный фильтрующий элемент;
- Диапазон рабочей температуры окружающей среды от -40 С до +60 С.
- Ресурс работы ДРП составляет 20 лет.
Возможно применение на других аналогичных регуляторах (FE-10, FE-25, РД-10, VENIO-A-10, VENIO-A-15, VENIO-A-35, VENIO-A-50, RF-10, RF-25)
Характеристики регулятора давления РД
|
Параметр |
Значение |
|
Рабочая среда |
Природный газ по ГОСТ 5542-2014, паровая фаза сжиженного углеводородного газа по ГОСТ Р 52087-2018 и другие газы не агрессивные к алюминиевым и медным сплавам и резине |
|
Рабочее давление, Мпа |
0,05 - 0,6 |
|
Пределы настройки номинальных значений выходного давления, кПа |
1,8…2,4 (Заводская настройка 2 кПа) |
|
Зона пропорциональности, от верхнего предела настройки Рвых, % |
±10 |
|
Пределы настройки срабатывания предохранительного сбросного клапана (ПСК), кПа |
2,5 – 4,5 (Заводская настройка 2,9 кПа) |
|
Пределы настройки срабатывания предохранительного запорного клапана (ПЗК):
|
3-4,5 (Заводская настройка 3,7 кПа) 0,5 – 1,5 (Заводская настройка 1,1 кПа) |
|
Погрешность срабатывания ПЗК от номинального значения настройки, % |
±10 |
|
Степень герметичности рабочего и запорного клапанов |
Класс «А» по ГОСТ 9544-2015 |
|
Температура рабочей среды, 0С |
– 30*…+60 |
|
*Присоединительные размеры:
|
G ¾" G1¼" |
|
Масса, кг, не более |
0,980 |
|
Срок службы, лет, не менее |
20 |
В зависимости от максимальной пропускной способности и способа присоединения к трубопроводу регуляторы давления РД имеют следующие условные обозначения:
|
РД - |
Х |
Х Способ присоединения к трубопроводу: I не указан – угловой; L – линейный; D – с входом и выходом, направленными вниз |
|
Максимальная пропускная способность: 6 - 6 м3/ч; 10 - 10 м3/ч; 25 - 25 м3/ч; 50 - 50 м3/ч |
||
Функциональная схема ГРПШ-10-1-G4
Габаритный чертеж ГРПШ-10-1-G4
