КА/О-USB

Основные технические характеристики:

• скорость обмена информацией – 9600 бит/с;
• размер корпуса: 34х20мм;
• длина кабеля – 1,75 м;
• масса
• не более 130 г.

1. Назначение

Адаптер предназначен для организации обмена данными между терминальным устройством (персональным компьютером, переносным компьютером), оснащенном портом последовательной передачи данных USB версии от 1.2, и приборами производства ELSTER GmbH и ООО «ЭЛЬСТЕР Газэлектроника» (EK260, ЕК270, TC210, ТС215, DL240, БПЭК-03/Т) и др., оснащенными оптическим последовательным портом, соответствующим стандарту ГОСТ Р МЭК 61107-2001. Использование адаптера облегчает процесс считывания данных и параметризации электронных корректоров, т.к. не требует коммутации проводников и удаления метрологических пломб.

2. Устройство и принцип работы

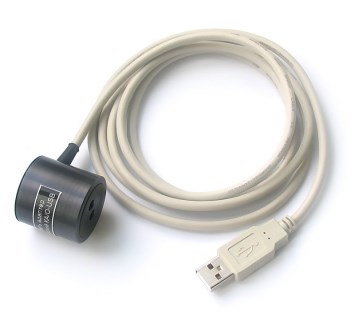

Внешний вид адаптера показан на рисунке 1. Конструктивно адаптер состоит из корпуса (1), на одной из торцевых сторон которого расположен магнит (2). На этой же стороне корпуса имеются два отверстия (3), в которых установлены инфракрасный излучатель и фотоприемник. Из корпуса изделия через уплотняющую втулку (4) выведен кабель (5). На другом конце кабеля установлена вилка USB типа «А» для подключения изделия к последовательному порту USB терминального устройства. Адаптер осуществляет преобразование сигналов интерфейса USB в оптический сигнал в соответствии со стандартом ГОСТ Р МЭК 61107-2001


3. Условия эксплуатации

Рабочие условия эксплуатации: – температура окружающей среды от плюс 5 до плюс 40 ОС; – относительная влажность не более 95 % при плюс 30 ОС.

4. Комплект поставки

1. Кабель адаптер оптический «КА/О-USB» ЛГТИ.467239.001 ТУ – 1 шт.;
2. Руководство по эксплуатации ЛГТИ.467239.002 РЭ – 1 шт.
3. Носитель информации(диск) с драйверами на изделие – 1 шт.
