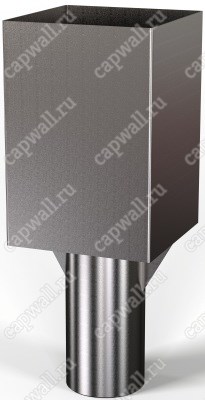

Оголовок(насадка) продувочной свечи DN300 марки ОГСП-1-300-НЖ сталь 12Х18Н10Т

Основные характеристики:

• Условный проход от DN300.
• Давление PN от 0,001 до 1,2 МПа.
• Газы - природный и городской газы, пропан, воздух, азот, инертные газы
• Материал: Сталь 12Х18Н10Т, промышленное исполнение
• Вес: Не более 95 кг.
• Окружающая среда: −40°С до +60°С
• Срок службы не менее 30 лет.

Оголовок из нержавеющей стали предназначен для монтажа на сбросном и продувочном трубопроводе для рассеивания газа в атмосфере, конструкция изготовлена таким образом, что исключает рассеивание газа ниже плоскости его размещения и попадание в него атмосферных осадков, не препятствуя выходу газа и при этом обеспечивая безопасный сброс.

Применяется при строительстве химических производств для сброса агрессивных сред и других отраслях промышленности.

Изготовлен в соответствии с РД 34.30.106–95 п.3.18, СП 42-101-2003 п.5.30, СП 62.13130.2011 п.6.5.11, ГОСТ 34011-2016 п.4.2.8, СТО 70238424.27.100.077-2009 п.9.2.16  по типовой серии 5.905-11 Института МосгазНИИпроект.

Соответствует чертежам  Д22Е.019.000, серия 5.905-25.05.

Схема построения условного обозначения:

1. Сокращенное наименование типа изделия (оголовок свечи продувочной);
2. Исполнение (1-для ГРП и котельных, 2- для магистральных трубопроводов);
3. Типоразмер Ду;
4. Марка стали (СТ20 – Сталь 12Х18Н10Т, 09-сталь 09Г2С, НЖ – никель-железный);
5. Способ присоединения (Ф-фланцевое, П- приварное, Ш-штуцерное, Ц-цапковое)
6. Длина присоединительного патрубка (по умолчанию согласно чертежей);
7. У1 (до минус 40) ХЛ1 (до минус 60).
