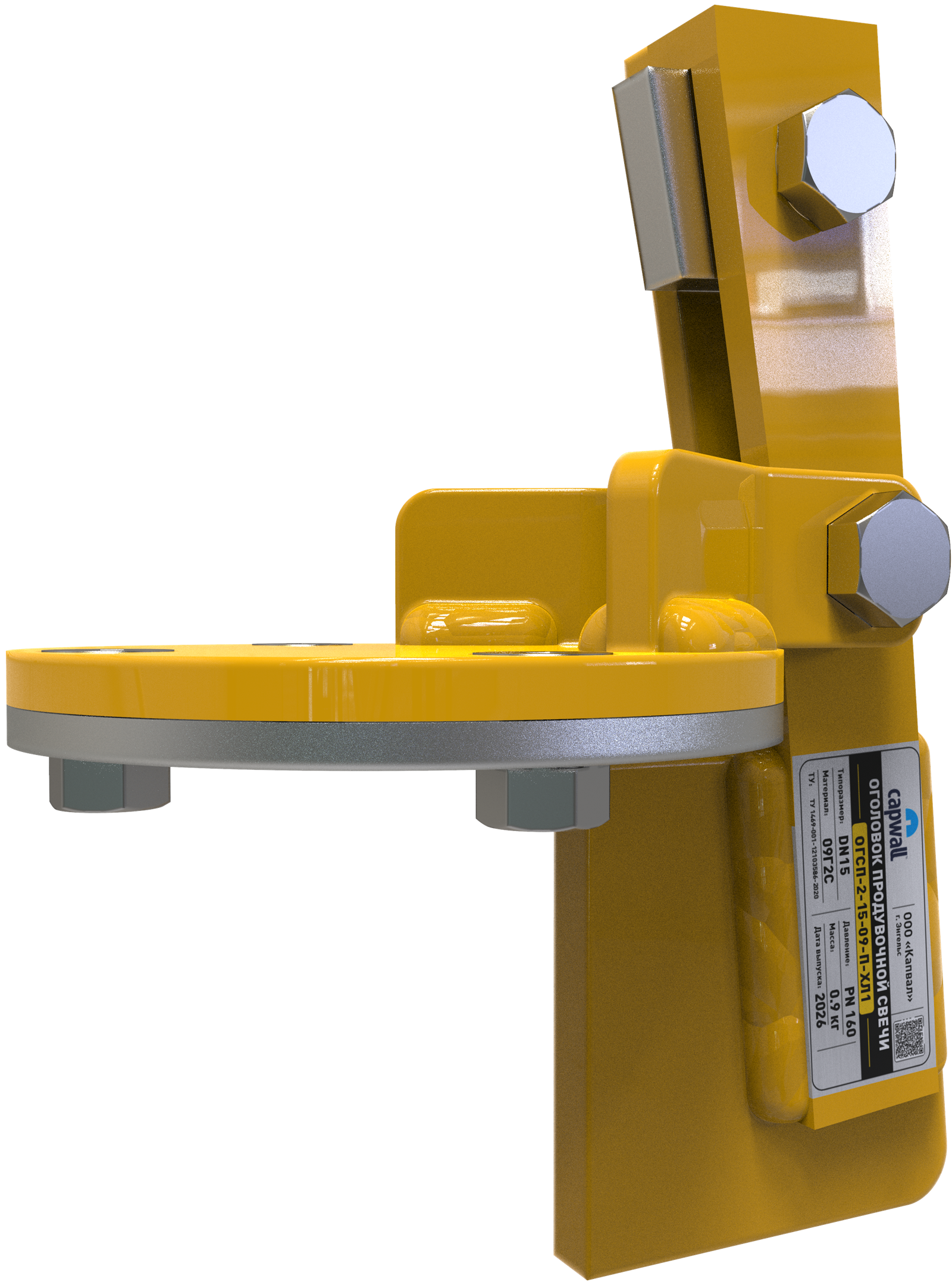

Оголовок продувочной свечи DN15 марки ОГСП-2-15-09

Основные характеристики:

Условный проход от DN15.
Давление PN от 0,6 до 12 МПа.
Газы - природный и городской газы, пропан, воздух, азот, инертные газы
Материал: Сталь 09Г2С, промышленное исполнение
Вес: Не более 0,9 кг.
Окружающая среда: −60°С до +50°С
Срок службы не менее 20 лет.

Оголовок продувочной свечи устанавливается на сбросном и продувочном трубопроводе и предназначен для предотвращения попадание атмосферных осадков, не препятствует выходу газа, а соприкасающиеся детали из алюминия обеспечивают безопасный сброс. Представляет собой приварную хлопушку, которая при сбросе газа отбрасывается на угол (не более 85°) и возвращается в исходное состояние после прекращения сброса.

Применяется при строительстве, обслуживании и ремонте магистральных и промысловых трубопроводах.

Конструкция аналогична: ч.06.101.050-065.00.00.000 по ТУ 1469-003/3-78723509-07, МС 07.232.01.000 по ТУ 1469-005-86774509-2013, оголовок свечи продувочной Ду150 07-07-МР.

Схема построения условного обозначения:

1. Сокращенное наименование типа изделия (оголовок свечи продувочной);
2. Исполнение (1-для ГРП и котельных, 2- для магистральных трубопроводов);
3. Типоразмер Ду;
4. Марка стали (СТ20 – сталь 20, 09-сталь 09Г2С, НЖ – никель-железный);
5. Способ присоединения (Ф-фланцевое, П- приварное, Ш-штуцерное, Ц-цапковое)
6. Длина присоединительного патрубка (по умолчанию согласно чертежей);
7. У1 (до минус 40) ХЛ1 (до минус 60).
