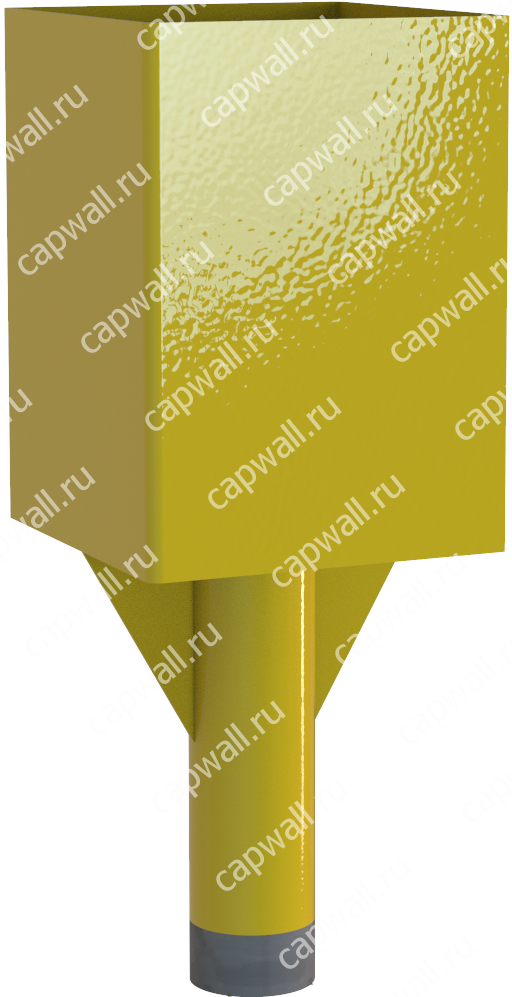

Оголовок(насадка) продувочной свечи DN20 марки ОГСП-1-20-СТ20 сталь 20

Основные характеристики:

• Условный проход от DN20.
• Давление PN от 0,001 до 1,6 МПа.
• Газы - природный и городской газы, пропан, воздух, азот, инертные газы
• Материал: Сталь 20, промышленное исполнение
• Вес: Не более 0,83 кг.
• Окружающая среда: −40°С до +60°С
• Грунтовка Темапрайм ЕЕ Tikkurila
• Окраска эмалью Temalac FD 80 Tikkurila
• Срок службы не менее 30 лет.

Название для проекта - Оголовок продувочной свечи ОГСП-1-20-СТ20 производства ООО "Капвал" ТУ 1469-001-12103586-2020

Оголовок предназначен для монтажа на сбросном и продувочном трубопроводе для рассеивания газа в атмосфере, конструкция изготовлена таким образом, что исключает рассеивание газа ниже плоскости его размещения и попадание в него атмосферных осадков, не препятствуя выходу газа и при этом обеспечивая безопасный сброс. В обиходе их часто называют насадка для свечи ду 20 с.5.905-11 (серия 5.905-11) или ВГ-98-71

Применяется при строительстве, обслуживании и ремонте газовых котельных, газорегуляторных пунктов всех типов (ГРПШ, ГРУ, ПГБ), компрессорных станций, ГРС, АГРС, газотурбинных установках, ТЭЦ, поршневых электростанций, станций подготовки попутного нефтяного газа, АГНКС, пунктов подготовки газа ППГ, блоках одоризации и других отраслях промышленности. Продувка газового оборудования и газопроводов должна предусматриваться воздухом или инертным газом.

Изготовлен в соответствии с РД 34.30.106–95 п.3.18, СП 42-101-2003 п.5.30, СП 62.13130.2011 п.6.5.11, ГОСТ 34011-2016 п.4.2.8, СТО 70238424.27.100.077-2009 п.9.2.16  по типовой серии 5.905-11 Института МосгазНИИпроект.

Соответствует чертежам  Д22Е.019.000, серия 5.905-25.05, т.п. 905-1-24.87-ГСВ.И1.01.00, оголовок ШРП 1.20.01.00СБ, оголовок ШРП 2.20.00СБ, оголовок ШГРП2.20.01-01, оголовок ШРП 3.20.01.00СБ, ВГ-98-71, ВГ-126-99,  ТП  905-1 24.97 А.3

Схема построения условного обозначения:

1. Сокращенное наименование типа изделия (оголовок свечи продувочной);
2. Исполнение (1-для ГРП и котельных, 2- для магистральных трубопроводов);
3. Типоразмер Ду;
4. Марка стали (СТ20 – сталь 20, 09-сталь 09Г2С, НЖ – никель-железный);
5. Способ присоединения (Ф-фланцевое, П- приварное, Ш-штуцерное, Ц-цапковое)
6. Длина присоединительного патрубка (по умолчанию согласно чертежам);
7. У1 (до минус 40) ХЛ1 (до минус 60).

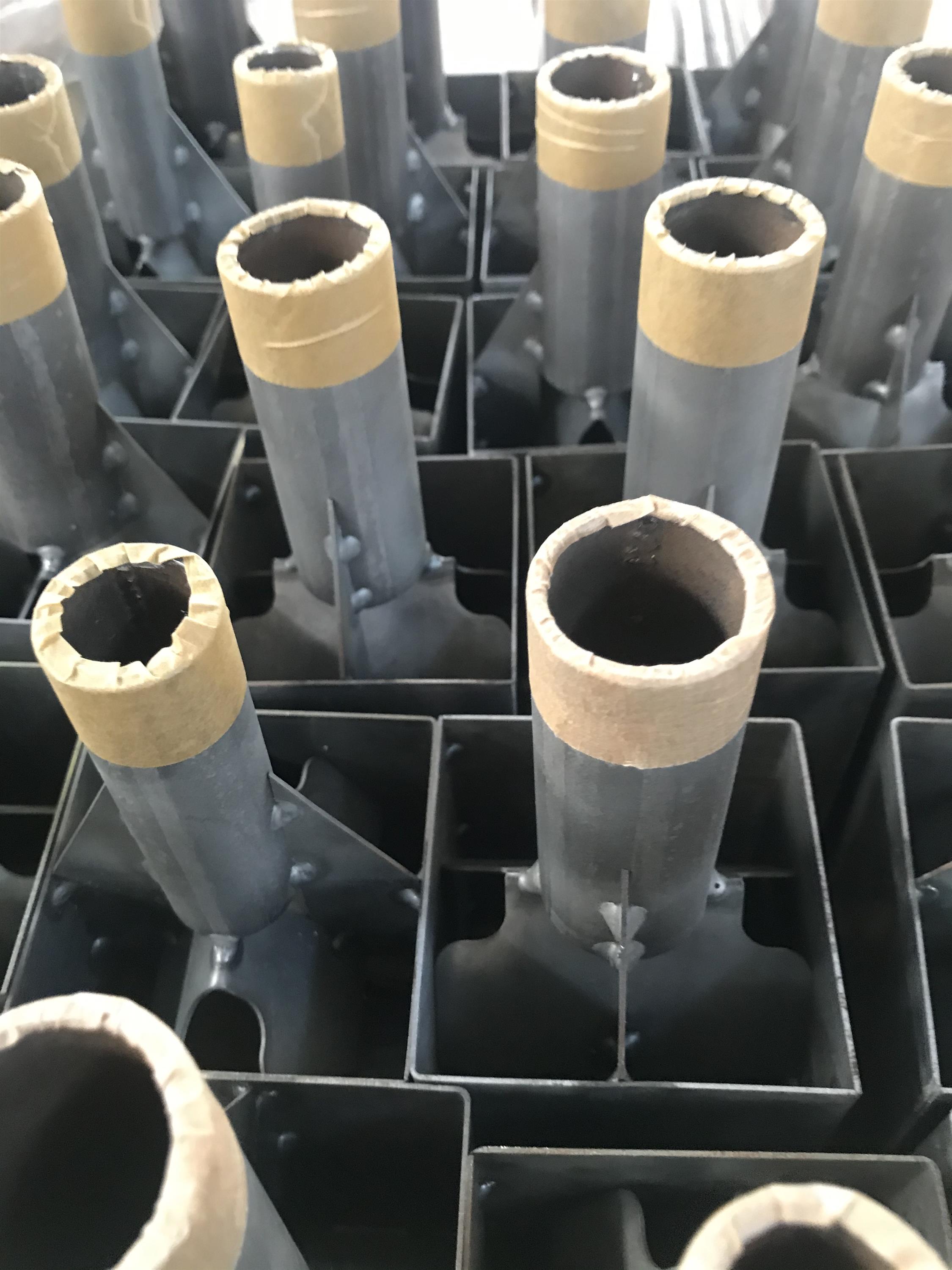

Производство.

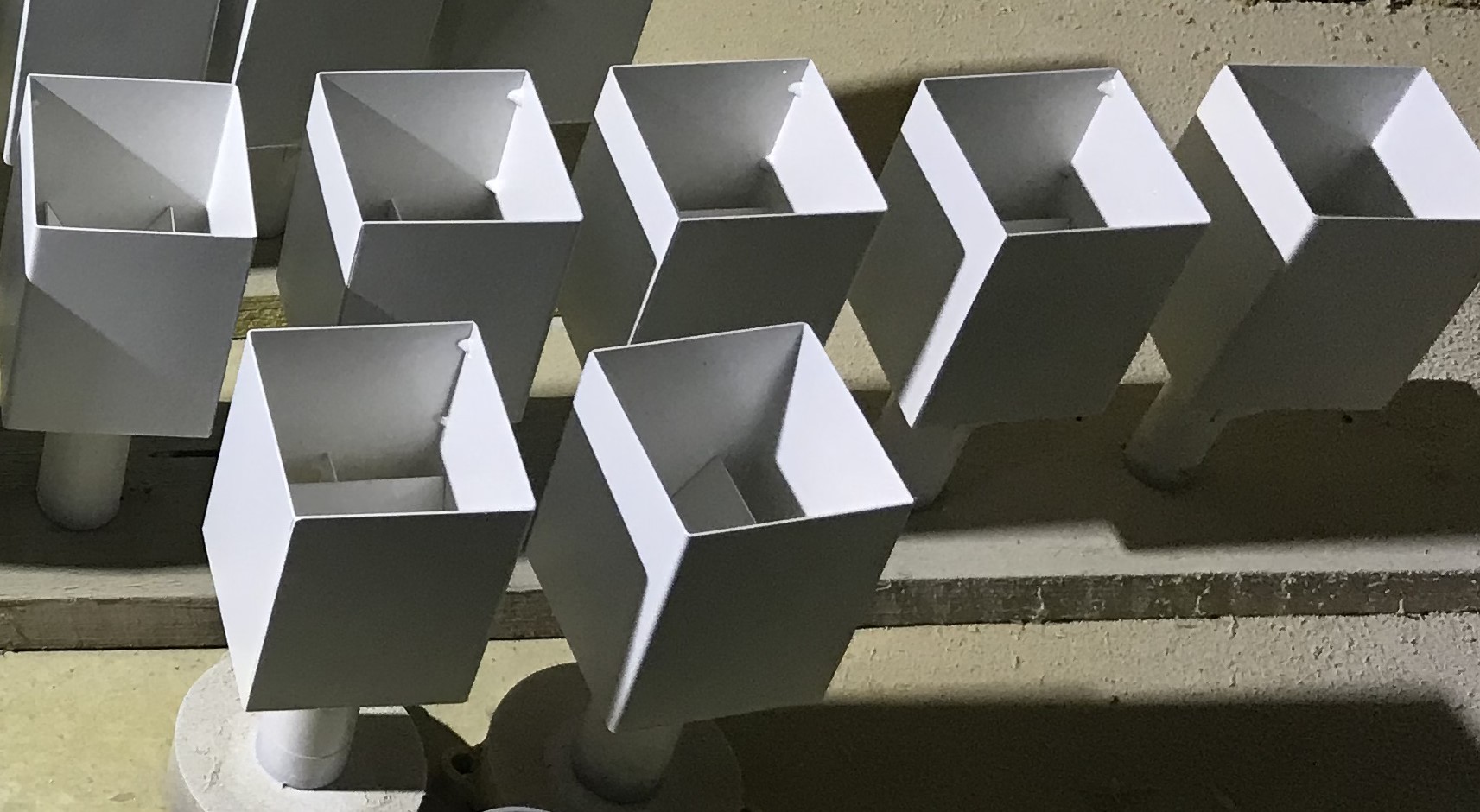

Подготовка поверхности перед покраской и покраска.

Все изделия проходят пескоструйную обработку перед покраской, что повышает эксплуатационный ресурс покрытий в 6 раз. Для дальнейшей качественной приварки, участок, который приваривается к продувочной свече, от лакокрасочного покрытия полностью изолируется.

Окраска производится методом напыления в 4 слоя из них 2 слоя грунтовка Темапрайм ЕЕ фирмы Tikkurila, которая обладает отличными антикоррозионными свойства и хорошей адгезией.
