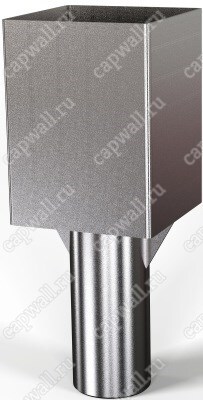

Оголовок(насадка) продувочной свечи DN50 марки ОГСП-1-50-НЖ сталь 12Х18Н10Т
Основные характеристики:
- Условный проход от DN50.
- Давление PN от 0,001 до 1,2 МПа.
- Газы - природный и городской газы, пропан, воздух, азот, инертные газы
- Материал: Сталь 12Х18Н10Т, промышленное исполнение
- Вес: Не более 1,64 кг.
- Окружающая среда: −40°С до +60°С
- Срок службы не менее 30 лет.
Оголовок из нержавеющей стали из нержавеющей стали предназначен для монтажа на сбросном и продувочном трубопроводе для рассеивания газа в атмосфере, конструкция изготовлена таким образом, что исключает рассеивание газа ниже плоскости его размещения и попадание в него атмосферных осадков, не препятствуя выходу газа и при этом обеспечивая безопасный сброс.
Применяется при строительстве химических производств для сброса агрессивных сред и других отраслях промышленности.
Изготовлен в соответствии с РД 34.30.106–95 п.3.18, СП 42-101-2003 п.5.30, СП 62.13130.2011 п.6.5.11, ГОСТ 34011-2016 п.4.2.8, СТО 70238424.27.100.077-2009 п.9.2.16 по типовой серии 5.905-11 Института МосгазНИИпроект.
Соответствует чертежам Д22Е.019.000, серия 5.905-25.05.
Схема построения условного обозначения:
ОГСП |
- |
1 |
- |
50 |
- |
НЖ |
- |
П |
- |
L |
- |
У1 |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
- Сокращенное наименование типа изделия (оголовок свечи продувочной);
- Исполнение (1-для ГРП и котельных, 2- для магистральных трубопроводов);
- Типоразмер Ду;
- Марка стали (СТ20 – Сталь 12Х18Н10Т, 09-сталь 09Г2С, НЖ – никель-железный);
- Способ присоединения (Ф-фланцевое, П- приварное, Ш-штуцерное, Ц-цапковое)
- Длина присоединительного патрубка (по умолчанию согласно чертежей);
- У1 (до минус 40) ХЛ1 (до минус 60).
Оголовок(насадка) продувочной свечи DN50 марки ОГСП-1-50-НЖ сталь 12Х18Н10Т купить по доступной цене от производителя CapWall(Капвал). У нас вы всегда можете приобрести необходимы товар с доставкой по регионам России, или оформить самовывоз.
Сделайте заказ на сайте, вышлите на почту info@capwall.ru или позвоните по телефону: +7 (8452) 34-82-81, оператор примет ваш звонок и проконсультирует.
