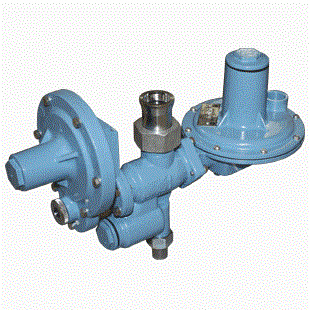

Регулятор давления газа РДГД-20М-1,2
Регуляторы давления газа РДГД-20М предназначены для систем газоснабжения бытовых и промышленных потребителей. Они обеспечивают редуцирование высокого и среднего давления на низкое, автоматическое поддержание выходного давления на заданном уровне, автоматическое отключение подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.
Регуляторы изготавливаются в климатическом исполнении УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.
Технические характеристики
Таблица 1
|
Наименование параметра или характеристики |
Значения по исполнениям |
||
|
РДГД-20М-1,2 |
РДГД-20М-0,6 |
РДГД-20М-0,3 |
|
|
1 Регулируемая среда |
природный газ по ГОСТ 5542-2014 сжиженный газ по ГОСТ 20448-90 |
||
|
2 Номинальный диаметр DN, мм: - входного штуцера - выходного штуцера |
15 32 |
||
|
3 Максимальное входное давление, МПа |
1,2 |
0,6 |
0,3 |
|
4 Диапазон настройки выходного давления, кПа |
от 2,0 до 2,5 |
||
|
5 Диаметр седла, мм |
3 |
5 |
7 |
|
6 Зона неравномерности (пропорциональности) регулирования, % |
±10* |
||
|
7 Давление срабатывания сбросного клапана при превышении установленного максимального выходного давления на величину, кПа |
от 0,3 до 0,8 |
||
|
8 Класс герметичности рабочего, отсечного и сбросного клапана |
А по ГОСТ 9544-2015 |
||
|
9 Диапазон настройки автоматического отключения подачи газа:
– при повышении выходного давления, кПа
– при понижении выходного давления, % от Рвых. |
от 3,0 до 4,5 10-20 |
||
|
10 Точность срабатывания автоматического отключающего устройства, % |
±10 |
||
|
11 Материал корпуса |
АК7ч(АЛ9) ГОСТ 1583-93 |
||
|
12 Строительная длина, мм |
246 |
||
|
13 Габаритные размеры, мм, не более
– длина
– ширина
– высота |
418 166 276 |
||
|
14 Масса, кг, не более |
5,5 |
||
|
*При изменении входного давления не более ±30% |
|||
Таблица 2
|
Наименование параметра или характеристики |
Значения по исполнениям |
||||
|
РДГД-20М1-1,2 |
РДГД-20М1-0,6 |
РДГД-20М1-0,3 |
|||
|
1 Регулируемая среда |
природный газ по ГОСТ 5542-2014 сжиженный газ по ГОСТ 20448-90 |
||||
|
2 Номинальный диаметр DN, мм - входного штуцера, - выходного штуцера |
15 32 |
||||
|
3 Максимальное входное давление, МПа |
1,2 |
0,6 |
0,3 |
||
|
4 Диапазон настройки выходного давления, кПа |
от 1,0 до 2,0 |
||||
|
5 Диаметр седла, мм |
3 |
5 |
7 |
||
|
6 Зона неравномерности (пропорциональности) регулирования, % |
±10* |
||||
|
7 Давление срабатывания сбросного клапана при превышении установленного максимального выходного давления на величину, кПа |
от 0,3 до 0,8 |
||||
|
8 Диапазон настройки автоматического отключения подачи газа:
– при повышении выходного давления, кПа
– при понижении выходного давления, % от Рвых. |
от 1,5 до 2,8
10-20 |
||||
|
9 Точность срабатывания автоматического отключающего устройства, % |
±10 |
||||
|
10 Материал корпуса |
АК7ч(АЛ9) ГОСТ 1583-93 |
||||
|
11 Строительная длина, мм |
246 |
||||
|
12 Габаритные размеры, мм, не более
– длина
– ширина
– высота |
440 166 305 |
||||
|
13 Масса, кг, не более |
6,2 |
||||
|
*При изменении входного давления не более ±30% |
|||||
Таблица 3
|
Наименование параметра или характеристики |
Значения по исполнениям |
||||
|
РДГД-20М2-1,2 |
РДГД-20М2-0,6 |
РДГД-20М2-0,3 |
|||
|
1 Регулируемая среда |
природный газ по ГОСТ 5542-2014 сжиженный газ по ГОСТ 20448-90 |
||||
|
2 Номинальный диаметр DN, мм - входного штуцера, - выходного штуцера |
15 32 |
||||
|
3 Максимальное входное давление, МПа |
1,2 |
0,6 |
0,3 |
||
|
4 Диапазон настройки выходного давления, кПа |
от 2,5 до 3,5 |
||||
|
5 Диаметр седла, мм |
3 |
5 |
7 |
||
|
6 Зона неравномерности (пропорциональности) регулирования, % |
±10* |
||||
|
7 Давление срабатывания сбросного клапана при превышении установленного максимального выходного давления на величину, кПа |
от 0,3 до 0,8 |
||||
|
8 Диапазон настройки автоматического отключения подачи газа:
– при повышении выходного давления, кПа
– при понижении выходного давления, % от Рвых. |
от 3,5 до 5,5
10-20 |
||||
|
9 Точность срабатывания автоматического отключающего устройства, % |
±10 |
||||
|
10 Материал корпуса |
АК7ч(АЛ9) ГОСТ 1583-93 |
||||
|
11 Строительная длина, мм |
246 |
||||
|
12 Габаритные размеры, мм, не более
– длина
– ширина
– высота |
418 166 276 |
||||
|
13 Масса, кг, не более |
5,5 |
||||
|
*При изменении входного давления не более ±30% |
|||||
Таблица 4
|
Наименование параметра или характеристики |
Значения по исполнениям |
||
|
РДГД-20М3-1,2 |
РДГД-20М3-0,6 |
РДГД-20М3-0,3 |
|
|
1 Регулируемая среда |
природный газ по ГОСТ 5542-2014 сжиженный газ по ГОСТ 20448-90 |
||
|
2 Номинальный диаметр DN, мм - входного штуцера - выходного штуцера |
15 32 |
||
|
3 Максимальное входное давление, МПа |
1,2 |
0,6 |
0,3 |
|
4 Диапазон настройки выходного давления, кПа |
от 3,5 до 5,0 |
||
|
5 Диаметр седла, мм |
3 |
5 |
7 |
|
6 Зона неравномерности (пропорциональности) регулирования, % |
±10* |
||
|
7 Давление срабатывания сбросного клапана при превышении установленного максимального выходного давления на величину, кПа |
от 0,3 до 0,8 |
||
|
8 Диапазон настройки автоматического отключения подачи газа:
– при повышении выходного давления, кПа
– при понижении выходного давления, % от Рвых. |
от 4,5 до 7,5
10-20 |
||
|
9 Точность срабатывания автоматического отключающего устройства, % |
±10 |
||
|
10 Материал корпуса |
АК7ч(АЛ9) ГОСТ 1583-93 |
||
|
11 Строительная длина, мм |
246 |
||
|
12 Габаритные размеры, мм, не более
– длина
– ширина
– высота |
418 166 276 |
||
|
13 Масса, кг, не более |
5,5 |
||
|
*При изменении входного давления не более ±30% |
|||
Показатели надежности регулятора:
По истечении среднего срока службы дальнейшая эксплуатация регулятора допускается после диагностирования.
Пропускная способность регулятора в зависимости от входного давления соответствует указанной в таблице 5.
Пропускная способность регулятора в зависимости от входного давления
Таблица 5
|
Входное давление, МПа |
Пропускная способность регулятора, нм³/ч |
||
|
Диаметр седла, мм |
|||
|
3 |
5 |
7 |
|
|
0,05 |
4,5 |
9 |
18 |
|
0,1 |
9 |
18 |
34 |
|
0,2 |
13,5 |
28 |
58 |
|
0,3 |
18 |
40 |
70 |
|
0,4 |
28 |
46 |
- |
|
0,5 |
34 |
58 |
- |
|
0,6 |
40 |
70 |
- |
|
0,7 |
43 |
- |
- |
|
0,8 |
46 |
- |
- |
|
0,9 |
52 |
- |
- |
|
1,0 |
58 |
- |
- |
|
1,1 |
66 |
- |
- |
|
1,2 |
70 |
- |
- |
Примечания:
1. Значения пропускной способности приведены для газа с плотностью
0,73 кг/м³ и отношением теплоемкости при постоянном давлении к теплоемкости при постоянном объеме, равным 1,3.
2. Для определения пропускной способности регулятора на газе с другой плотностью величину пропускной способности таблица 5 нужно умножить на коэффициент К
где a —плотность газа, кгс/см2.
