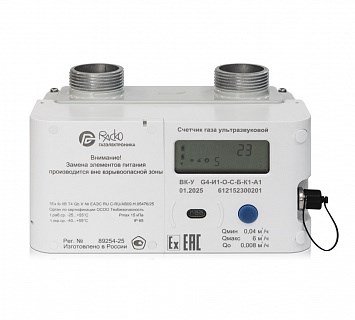

Счетчик газа ультразвуковой ВК-У G2.5
Назначение
Счетчик газа ультразвуковой ВК-У предназначен для измерения объема газа, приведенного к стандартным условиям. Область применения счетчика – любые сферы деятельности, требующие учета потребляемого газа.
Область применения
Бытовые счетчики газа ВК применяются в квартирах, частных домах, оборудованных газовыми плитами, колонками и котлами малой и средней мощности, и других сферах деятельности человека, требующих учёта потребляемого газа.
Измеряемая среда: природный, сжиженный, нефтяной газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.
Отличительные особенности
- Конструктив счетчика выполнен без подвижных частей, что исключает механический износ.
- Независимый измерительный блок, высокая степень защиты данных.
- Высокая помехоустойчивость ввиду отсутствия в конструктиве магнитных компонентов.
- Различные механизмы безопасности и сигнализации: о работе счетчика вне заявленного диапазона расходов, об отключении или разряде элементов питания, о вскрытии батарейного отсека и т. д.
- Мониторинг мгновенного расхода газа.
- Компактный дизайн, удобство установки.
- Встроенный GPRS модем для дистанционной передачи данных.
- Оптический интерфейс для локальной передачи данных.
- Возможность подключения по каналу RS-485 внешних устройств, сигнализирующих о повышенной концентрации угарного газа (СО) и утечке природного газа (СН4).
Основные характеристики
- Счетчик газа ВК-У выпускается с направлением потока газа слева-направо и справа-налево.
- Счетчик выпускается в исполнении со встроенным запорным клапаном и без клапана.
- Верхнее значение относительной влажности 95% при +35 °С и более низких температурах, без конденсации влаги.
- Счетчик удовлетворяет требованиям ТУ после воздействия на него постоянных магнитных полей и/или переменных полей сетевой частоты с напряженностью до 400 А/м.
- Интервал между поверками – 6 лет.
| Характеристика | Типоразмер счетчика | |||||||||||||||||
| ВК-У G1,6 | ВК-У G2,5 | BK-У G4 | BK-У G6 «К» |
ВК-У G6 «Б» |
ВК-У G10 | |||||||||||||
| Минимальный расход (Qмин.), м3/ч | 0,016 | 0,025 | 0,04 | 0,06 | 0,06 | 0,1 | ||||||||||||
| Номинальный расход (Qном.), м3/ч | 1,6 | 2,5 | 4 | 6 | 6 | 10 | ||||||||||||
| Максимальный расход (Qмакс.), м3/ч | Стандартное исполнение | 2,5 | 4 | 6 | 10 | 10 | 16 | |||||||||||
| Расширенное исполнение | - | - | 7 | - | 11 | - | ||||||||||||
| Порог чувствительности, м3/ч | 0,0032 | 0,005 | 0,008 | 0,012 | 0,012 | 0,02 | ||||||||||||
| Масса, кг, не более | Исполнение И1 | 1,4 | 1,4 | 1,4 | 1,4 | 2,8 | 2,8 | |||||||||||
| Исполнение И2 | 1,5 | 1,5 | 1,5 | 1,5 | 2,8 | 2,8 | ||||||||||||
| Исполнение И3 | 1,4 | 1,4 | 1,4 | 1,4 | - | - | ||||||||||||
| Степень защиты (ГОСТ 14254) | IP65 | |||||||||||||||||
| Диапазон температур измеряемой среды, °С | от минус 25 до плюс 55 | |||||||||||||||||
| Температура окружающей среды, о С | от минус 40 до плюс 55 | |||||||||||||||||
| Давление газа рабочее, кПа, не более | 5 | |||||||||||||||||
| Максимально допустимое давление в корпусе счетчика без встроенного запорного клапана, кПа |
50 | |||||||||||||||||
| Потеря давления, Па | ≤200 | ≤200 | ≤200 | ≤350 | ≤300 | ≤700 | ||||||||||||
| Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к стандартным условиям, %, не более |
Исполнение О | Qмин ≤ Q < 0,1 Qном ±3 0,1 Qном. ≤ Q ≤ Qмакс ±1,5 |
||||||||||||||||
| Исполнение У | Qмин ≤ Q < 0,1 Qном ±2 0,1 Qном. ≤ Q ≤ Qмакс ±1 |
|||||||||||||||||
| Цена деления младшего разряда электронного индекса, м3 |
0,0001 | |||||||||||||||||
| Емкость электронного индекса, м3 | 99999999,9999 | |||||||||||||||||
| Наработка на отказ, ч, не менее | 100000 | |||||||||||||||||
| Средний срок службы, лет, не менее | 18 | |||||||||||||||||
| Тип элементов питания электронного модуля | ER34615/SB-D02, ER26500 | |||||||||||||||||
| Количество элементов питания, шт. | Исполнение И1, И3 | 2 | ||||||||||||||||
| Исполнение И2 | 1 | |||||||||||||||||
| Напряжение питания (максимальное), В | 3,6 | |||||||||||||||||
| Емкость элемента питания, А∙ч | 19 8,5 |
|||||||||||||||||
| Максимальная мощность электромагнитного излучения, Вт |
1,99 | |||||||||||||||||
| Коммуникация | GPRS | |||||||||||||||||
| Подключение внешних устройств | RS-485 | |||||||||||||||||
Устройство и принцип работы
Счетчик газа ВК-У выпускается с направлением потока газа слева-направо и справа-налево.
Принцип действия счетчика основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения потока газа от средней скорости газа вдоль акустического пути. Измеряя разницу времени прохождения ультразвукового импульса между электроакустическими преобразователями, установленными в ультразвуковом измерительном блоке, и используя измеренное значение температуры газа и запрограммированные значения давления и коэффициента сжимаемости газа, счетчик измеряет стандартный расход и объем газа.
В качестве преобразователя расхода газа в счетчике используется ультразвуковой измерительный блок, который состоит из одной пары электроакустических преобразователей и электронной платы обработки сигналов. Информация об измеренном рабочем расходе и объеме газа поступает от ультразвукового измерительного блока в электронное устройство. Электронное устройство снабжено точечным матричным дисплеем, датчиком температуры, встроенным источником питания. Электронное устройство осуществляет коррекцию объема газа, прошедшего через счетчик, по измеренной температуре и подстановочному значению давления. Коэффициент сжимаемости принимается за условно постоянную величину.
Счетчик снабжен ЖК-дисплеем, который обеспечивает индикацию измеряемого объема газа в кубических метрах.
Счетчик может поставляться в исполнении с интерфейсом RS-485 для подключения сигнализаторов загазованности CO, CH4. Взаимодействие счетчика с сигнализаторами выполняется по согласованному протоколу обмена.
Электронное устройство
На дисплее электронного устройства счетчика отображается информация об измеренных параметрах, а также сервисные данные для настройки и проверки счетчика. Для работы с электронным устройством предусмотрена клавиша оператора.
Состав счетчика
Ультразвуковой счетчик газа ВК-У состоит из следующих составных частей:
- металлический корпус;
- ультразвуковой измерительный блок;
- электронное устройство;
- клапан – опционально.
Комплект поставки
В комплект поставки счетчика ВК-У входят составные части и документация:
- Счетчик газа ультразвуковой ВК-У;
- Защитные крышки на присоединительных штуцерах;
- Паспорт ЛГТИ.407250.002ПС;
- Руководство по эксплуатации ЛГТИ.407250.002РЭ (по запросу);
- Комплект монтажных частей (по заказу).
Передача данных
Информация по потреблению газа, а также по текущим статусам передается на серверное программное обеспечение по встроенному GPRS модему.
Габаритные и присоединительные размеры
| Типоразмер ВК-У | G1,6; G2,5; G4; G6 «К» Исп. И1 |
G6 «Б»; G10 Исп. И1 |
G1,6; G2,5; G4 Исп. И2 |
G6 Исп. И2 |
G1,6; G2,5; G4; G6 «К» Исп. И3 |
| А, мм | 110±2 | 152,4±2 | 110±2 | 150±2 | |
| D, мм, не более | 205 | 250 | 215 | 250 | 255 |
| B, мм, не более | 120 | 185 | 150 | 205 | 120 |
| E, мм, не более | 115 | 130 | 115 | 140 | 115 |
| C, мм, не более | 40 | 40 | 50 | 40 | |
| Присоединительная резьба, дюйм | 1¼ | 1¼ | 1¼ | 11/2 | 3/4 |
