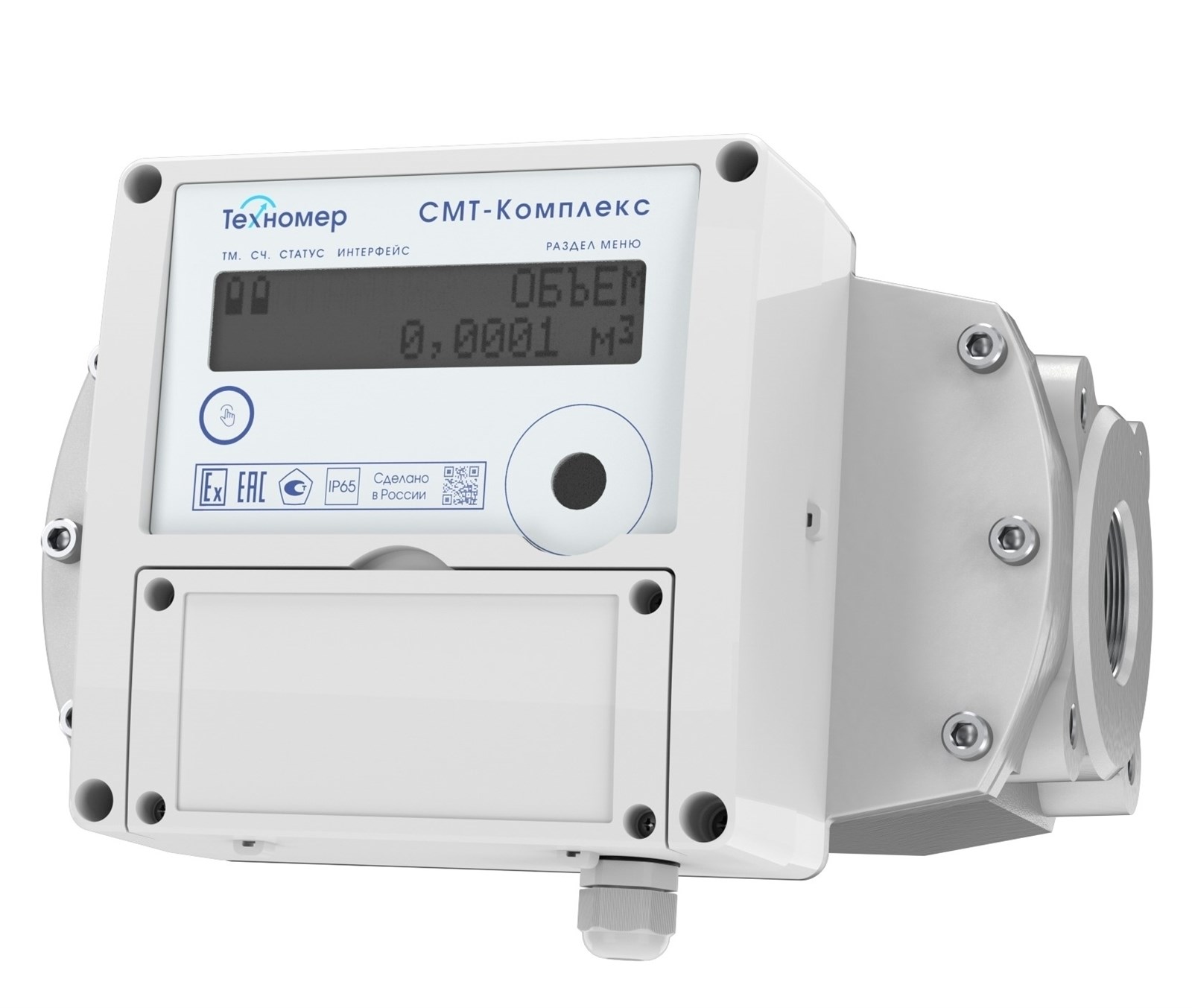

СМТ-Комплекс G40
| Тип средства измерения: | СМТ |
| Сертификат средства измерения: | ОС.С.29.156.А №73996 от 31.05.2019г. |
| Типоразмеры: | G4/G6/G10/G16/G25 |
Смарт-функции:
- Измерение объёма природного газа, приведённого к стандартным условиям;
- Реализован прямой метод измерения - аттестация методики выполнения измерений не требуется;
- Надёжная защита от внешних несанкционированных воздействий, искажающих результаты измерений;
- Система диагностики работоспособности прибора;
- Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа;
- Передача данных по каналам GPRS, GSM, оптическому каналу;
- Основной режим работы встроенной системы телеметрии: TCP/IP - 1 раз в сутки, CSD - до 2 часов в сутки;
- Сбор и анализ данных выполняется программно-техническим комплексом «Газсеть», установленным на серверах поставщика и потребителя газа;
- Работа в мобильном приложении «Моя Газсеть» для абонентов узлов учёта газа;
- Автономная работы комплекса - не менее 12 лет
Габаритные и присоединительные размеры счётчика газа СМТ-Комплекс
Тип соединения счётчика с трубопроводом: фланец 40-2,5-01
Габаритные размеры G4-G25, не более: l=246, b=175, h=200
Основные технические характеристики
| Характеристика | Значение |
| Диапазон измеряемых расходов в зависимости от типоразмера счётчика | G4 – от 0,04 м3/ч до 7 м3/ч, Qном 4,0 м3/ч G6 – от 0,06 м3/ч до 11 м3/ч, Qном 6,0 м3/ч G10 – от 0,1 м3/ч до 18 м3/ч, Qном 10,0 м3/ч G16 – от 0,16 м3/ч до 28 м3/ч, Qном 16,0 м3/ч G25 – от 0,25 м3/ч до 45 м3/ч, Qном 25,0 м3/ч |
| Измеряемая среда | природный газ по ГОСТ 5542–2014 |
| Измерение стандартного объёма | tст=20⁰С Pст= 760 мм.рт.ст. (101,325 кПа) |
| Основная относительная погрешность, % | ± 3 от Qмин до 0,1Qном включ. ± 1,5 св. 0,1Qном до Qмакс включ. |
| Дополнительная допускаемая погрешность вне диапазона температур от +15⁰С до +25⁰С на каждые 10⁰С отклонения от границы диапазона | ±0,4% |
| Потеря давления ΔP при Qмакс, Па, не более: G4/G6/G10/G16/G25 | 120/200/250/350/650 |
| Порог чувствительности, м3/час: G4/G6/G10/G16/G25 | 0,008/0,012/0,020/0,032/0,050 |
| Максимальное рабочее избыточное давление измеряемой среды, кПа, не более | 15 |
| Температура окружающей среды, ⁰С | от -40 до +55 |
| Температура измеряемой среды, ⁰С | от -25 до + 55 |
| Степень защиты от воздействия окружающей среды | IP65 |
| Маркировка взрывозащиты | 1Ex ib IIB T4 Gb X |
| Каналы передачи данных | Оптический канал, Встроенная GSM/GPRS телеметрия, Подключаемая внешняя GSM/GPRS телеметрия |
| Внешний интерфейс | Подключение внешнего коммуникационного модуля по проводному интерфейсу RS485 для расширения режимов работы телеметрии до онлайн доступа |
| Режимы работы встроенной телеметрии | TCP/IP : 1 раз в сутки/1 раз в декаду/1 раз в месяц CSD: до 2 часов в сутки |
| Режимы работы подключаемой внешней телеметрии | TCP/IP : 1 раз в час/1 раз в сутки/1 раз в декаду/1 раз в месяц CSD: 24 часа в сутки |
| Архивы | Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа; Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня"; Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Комплекс; Архив телеметрии - предназначен для логирования процесса работы встроенного модуля телеметрии, фиксации активности оптического интерфейса; Архив системный - предназначен для фиксации сервисной информации по сбоям аппаратных систем и ПО СМТ-Комплекс |
| Срок работы элементов питания для измерений | Не менее 12 лет |
| Срок работы элементов питания встроенного модуля телеметрии | Не менее 3 лет (при ежесуточном режиме работы), допускается замена элементов питания в течение всего периода эксплуатации |
| Программное обеспечение | ПО «Газсеть: Стандарт» - ПО для интерактивного сбора данных по оптическому каналу связи; ПО «Газсеть: Экстра» - ПО для автоматизированного сбора данных по TCP/IP и CSD-каналу связи |
Счётчики СМТ-Комплекс в составе ПТК «Газсеть»
|
ПО «Газсеть: Стандарт» |
Программное обеспечение для сбора/обработки/анализа данных, собранных по оптическому каналу связи. Может использоваться в качестве клиентского места для ПК «Газсеть: Экстра». |
|
Программный модуль |
Позволяет организовать доступ Потребителя через личный кабинет к данным счётчика газа СМТ-Комплекс. |
|
Мобильное приложение |
Предназначено для анализа Потребителем газопотребления и контроля состояния счётчика газа СМТ-Комплекс со смартфона или планшета. |
|
ПК «Газсеть: Экстра» |
Анализ полученных данных, выявление нештатных ситуаций, коммерческий учёт, печать отчётов и экспорт данных во внешние информационные системы. Выгрузка данных счётчиков газа СМТ-Комплекс в xml-формате с последующей интеграцией в 1С (АИС-РНГ, АИС-Регионгаз). Полная автоматизация передачи данных от счётчика газа до биллинговых систем, систем учёта и анализа баланса. |
СМТ-Комплекс G40 купить по доступной цене от производителя CapWall(Капвал). У нас вы всегда можете приобрести необходимы товар с доставкой по регионам России, или оформить самовывоз.
Сделайте заказ на сайте, вышлите на почту info@capwall.ru или позвоните по телефону: +7 (8452) 34-82-81, оператор примет ваш звонок и проконсультирует.
