ULTRAMAG DN40-G16
Комплекс для измерения количества газа на базе ультразвукового преобразователя расхода Ultramag (UMG) - это комплексный прибор на основе ультразвуковых технологий измерения расхода и объема газа с возможностью коррекции и измерения по температуре, давлению, коэффициенту сжимаемости газа. Производится по документации СЯМИ 407 229-722 ТУ.
Комплекс UMG представлен одно и много -лучевыми расходомерами.
|
|
|
|

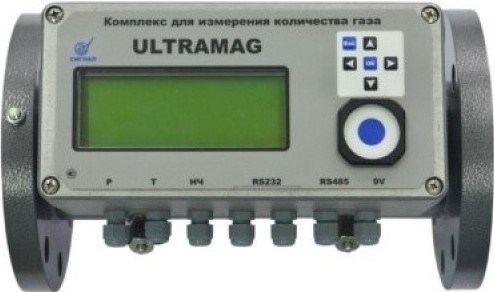

Рисунок 1 – Общий вид варианта расходомера UMG с аксиальным расположением ПЭП |
Рисунок 2 – Общий вид варианта расходомера UMG с тангенциальным расположением ПЭП. |
Младшая линейка – однолучевые расходомеры
Ultramag DN 32…150 G 10…G 650 Pn 16 PTZ TZ
ориентированы на коммерческий и промышленный рынок. Комплекс UMG производится с динамическим диапазоном до 1:400 и номиналами от G10 до G650. Ultramag составляет конкуренцию большим мембранным счетчикам газа G25…G65. Ультразвуковые комплексы Ultramag имеют компактные длины прямых участков 5 и 3Ду соответственно. Присоединение к трубопроводу муфтовое на Ду 32,40,50,80 мм и фланцевое с условным проходом Ду 80, 100, 150 мм.
|
Обозначение типоразмера |
DN |
Виды соединения |
H, не более, мм |
B, не более, мм |
L,не более мм |
D1, мм |
Масса, не более, кг |
|
|
резьбовое G |
фланцевое, мм |
|||||||
|
G10 |
32 40 |
G2" |
- |
225 |
150 |
320 |
- |
17 |
|
G16, G25 |
40 |
|||||||
|
G16 G25 G40 G65, G100 |
50 |
G2½" |
||||||
|
G65 G100, G 160, G 250 |
80 |
- |
195 |
255 |
- |
380 |
160 |
21 |
|
G100 G160 G250, G400 |
100 |
- |
215 |
275 |
180 |
25 |
||
|
G 250, G400, G650 |
150 |
- |
|
|
|
|
|
35 |
Примечание : желтое выделение можно заказывать, начиная с 01.06.2022 г.
Старшая линейка – многолучевые расходомеры
Ultramag DN 80…300 G160…G4000 Pn 16 PTZ
ориентированы на коммерческий и промышленный рынок. Комплекс UMG производится с динамическим диапазоном до 1:200. UMG составляет конкуренцию большим роторным и турбинным счетчикам газа G160…G4000. Ультразвуковые комплексы Ultramag имеют компактные длины прямых участков 8 и 3Ду соответственно. Присоединение к трубопроводу фланцевое по ГОСТ, по заказу ANSI.
|
Обозначение типоразмера |
По заказу с 01.06.22 |
DN |
D, мм |
D1, мм |
n×d, шт./мм |
d1, мм |
Н, не более мм |
L, мм |
В, не более, мм |
Рабочее давление, Pmax, МПа |
Масса, не более,кг |
|
G160 |
G250, G400 |
80 |
195 |
160 |
8×18 |
14 |
380 |
500±2 |
300 |
1,6 |
50 |
|
G250 |
|
100 |
215 |
180 |
390 |
60 |
|||||
|
G400 |
G 650 |
100 |
|||||||||
|
G650 |
|
150 |
280 |
240 |
8×22 |
440 |
550±2 |
360 |
70 |
||
|
G1000 |
G1600 |
150 |
|||||||||
|
G1600 |
|
200 |
335 |
295 |
12×22 |
500 |
700±2 |
520 |
110 |
||
|
G2500 |
|
200 |
|||||||||
|
G4000 |
|
300 |
460 |
410 |
12×26 |
800 |
1000±2 |
650 |
250 |
Примечание : желтое выделение можно заказывать, начиная с 01.06.2022 г.
Применение: Комплексы UMG могут применяться на газораспределительных станциях, газораспределительных пунктах, котельных, промышленных предприятиях и других узлах учета газа (природного газа по ГОСТ 5542-2014, попутного нефтяного газа по ПНСТ 360-2019, паровой фазы сжиженного углеводородного газа и других газов) с Рвх. не более 1,6 Мпа.
Преимущества:
• монтаж в любом положении;
• широкий диапазон измерения канала давления 1:7;
• широкий диапазон рабочих расходов Qmin/Qmax до 1:400;
• одновременная работа трех интерфейсов RS-232, RS-485, оптопорт;
• межповерочный интервал — 2 года;
• автономное питание на 4 года;
• комплектация датчиком абсолютного либо избыточного давления;
• глубокие архивы записей — до 2000 месяцев;
• эксплуатация в диапазоне температур от –40°C до +60°C;
• работа на давлениях от 0 до 1,6 МПа;
• сумм. относительная погрешность по приведению объема газа к ст.усл.
• взрывозащита 1ExibIIСT4 Х
• пылевлагозащита IP 65 (66)
Устройство:
UMG состоит из корпуса, в котором расположены пары пьезоэлектрических преобразователя ПЭА. Полученные с ПЭА электрические сигналы обрабатываются платой УЗПР по заданному алгоритму, вычисленное значение рабочего объема (расхода) поступает на плату вычисления стандартного объема.
Принцип действия расходомеров при измерении расхода (канал измерений расхода) основан на зависимости времени прохождения ультразвукового сигнала по и против течения измеряемой среды. Учитывая разницу времени между прохождением ультразвукового сигнала между врезанными в корпус пьезо-электроакустическими преобразователями.
Комплектация: сервисное ПО в свободном доступе на сайте компании
По отдельному заказу: встроенный модем GSM, прямые участки, имитатор строительной длины, переходники под модем и под принтер, разъем для кабеля внешнего питания, оптическая головка, кабель связи с выходом USB.
Метрологические параметры:
|
Относительная погрешность по измерению объема в диапазоне расходов от Qmax до Qпер, %
|
±1
|
|
Относительная погрешность по измерению объема в диапазоне расходов от Qmin до Qпер, %
|
±2
|
|
Относительная погрешность канала измерения давления, %
|
±0,4
|
|
Относительная погрешность измерения температуры, %
|
±0,15
|
|
Относительная погрешность приведения измеряемого объема газа к нормальным условиям, %
|
±0,5
|
|
Относительная погрешность вычислений, %
|
±0,005
|
|
Диапазон измерения абсолютного давления, кгс/см2
|
0,9-10; 1,6-16
|
